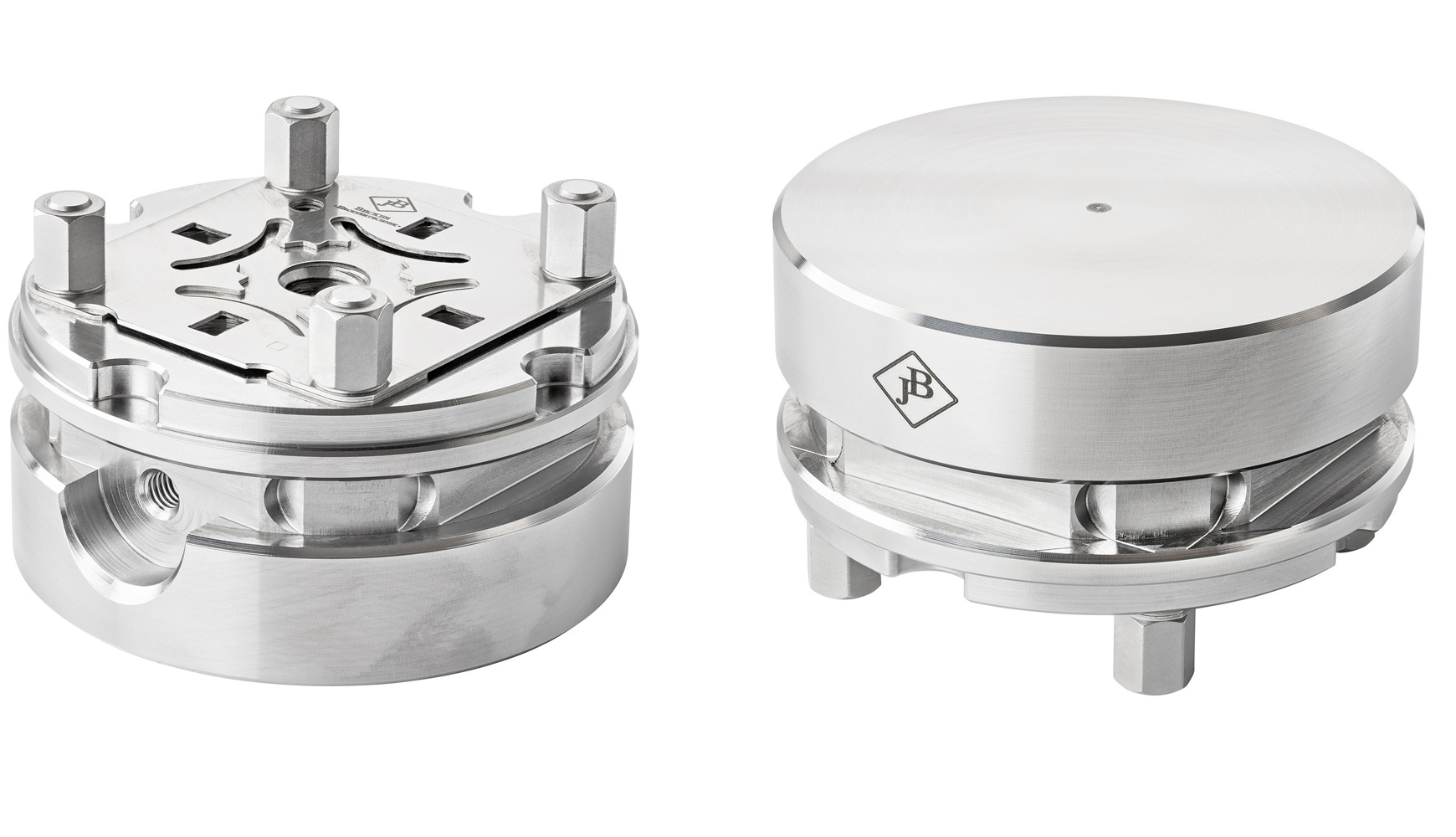

Elektrodenhalter sichern sowohl beim Senkerodieren als auch in vorgelagerten Fertigungsschritten wie dem Fräsen eine präzise Elektrodenpositionierung. Sie bilden stabile Spannlösungen für reproduzierbare Ergebnisse in Werkzeugbau, Formenbau, Medizintechnik, Maschinenbau und Präzisionsfertigung. Außerdem unterstützen EDM-Elektrodenhalter jede Prozesskette vom Einzelteil bis zur Automation.

Becker Erodiertechnik steht für präzise Spanntechnik, klar definierte Schnittstellen und langlebige Konstruktionen, die EDM-Anwendungen strukturiert, reproduzierbar und effizient gestalten.

Das Wichtigste in Kürze

  • präzise Elektrodenpositionierung für Fräs-, Mess- und EDM-Prozesse
  • komplette Variantenvielfalt: Vierkant, Platte, Ø72 mm, Blank, Nut und Stifthalter
  • Materialauswahl nach Bedarf: Messing, Aluminium und Stahl für unterschiedliche Anforderungen
  • kompatibel mit gängigen Nullpunkt- und ITS®-Systemen für durchgängige Prozessintegration
Halter D72
Halter Blank
Halter Platte
Halter Vierkant
Halter Nut
Stifthalter
Konfigurator Sonderelektrodenhalter

Inhaltsverzeichnis:

Elektrodenhalter für effizientes Erodieren: Welche Varianten unterstützen präzise Prozesse?

Hochwertige Elektrodenhalter erzeugen eine festgelegte Lagebeziehung zwischen Elektrode, Maschine und Referenzsystem. In der Praxis werden Elektrodenrohlinge häufig direkt im Elektrodenhalter gespannt, auf der Fräsmaschine konturiert und anschließend ohne Umspannen weiterverwendet. Dadurch entsteht eine stabile Referenz, die über alle Prozessschritte hinweg erhalten bleibt.

Jede Bauform erfüllt innerhalb der Prozesskette eine klar definierte Funktion. Die Halter strukturieren den Fertigungsablauf vom Fräsen über das Messen bis hin zum Senkerodieren und sichern reproduzierbare Ergebnisse über alle Stationen hinweg.

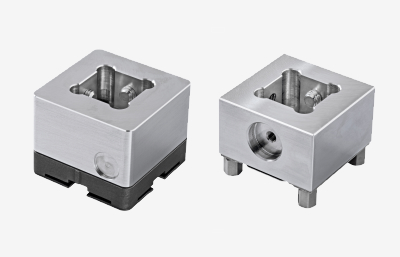

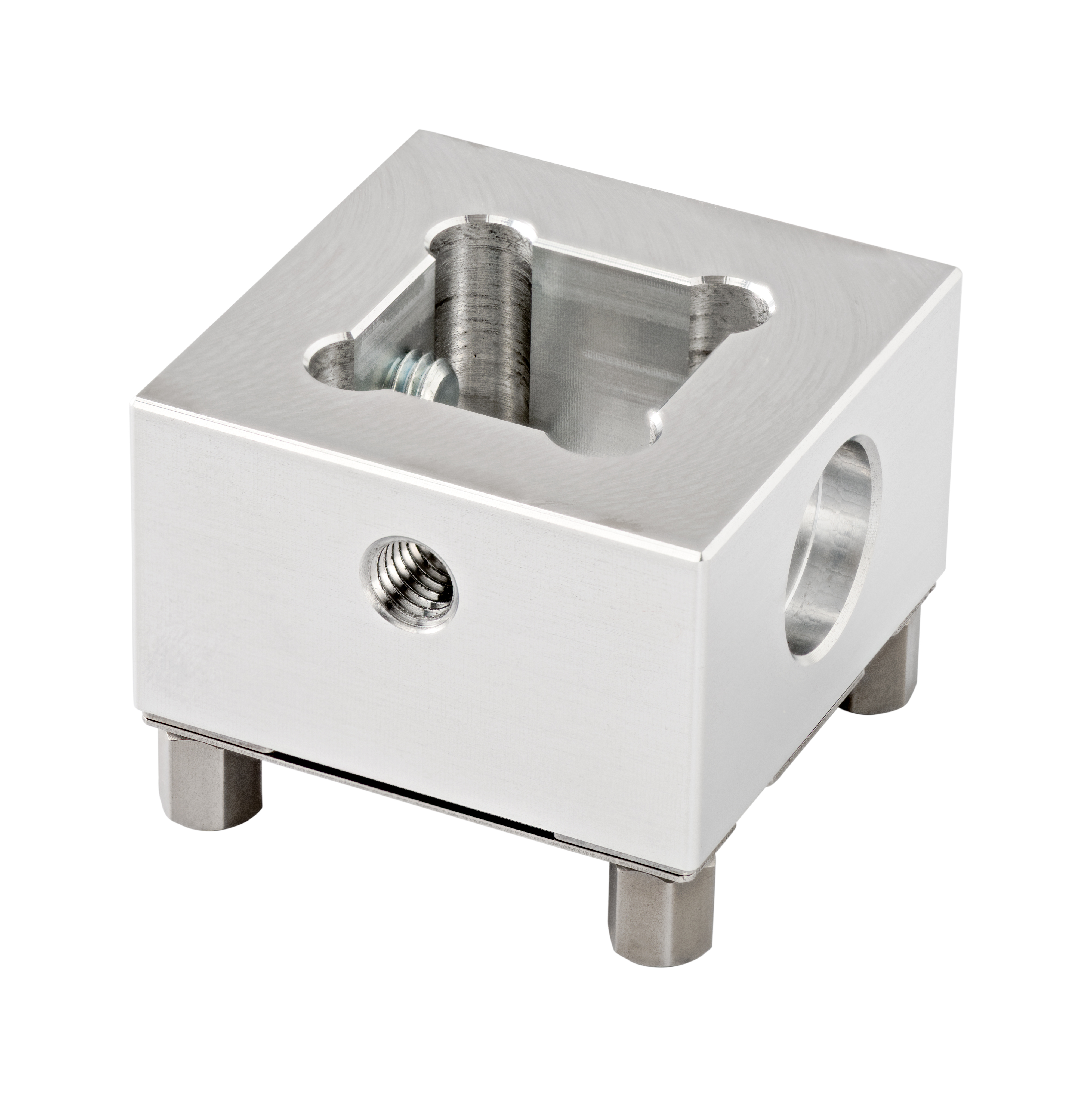

Halter Vierkant in Alu als Standard-Elektrodenhalter

Produktgruppen im Überblick::

  • Vierkant: Ein Vierkanthalter bietet eine stabile Aufnahme für komplexe Elektrodengeometrien. Beim Senkerodieren und bei Fräsprozessen sichert er eine hohe Präzision.

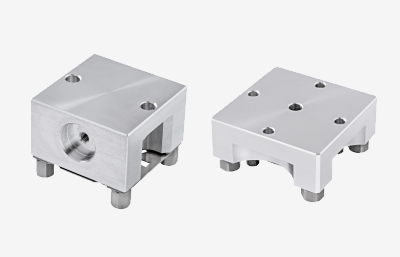

  • Platte: Die Plattenausführung ist eine flache Trägerform für kompakte Bauteile. Sie wird häufig bei automatisierten Abläufen mit Fräs- Senkerodiermaschinen genutzt.

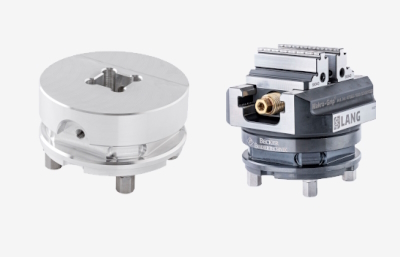

  • Ø72 mm: Ø72-mm-Halter ermöglichen eine präzise, runde Aufnahme für symmetrische Elektroden. Zudem gewährleisten sie einen geringen Rundlauf.

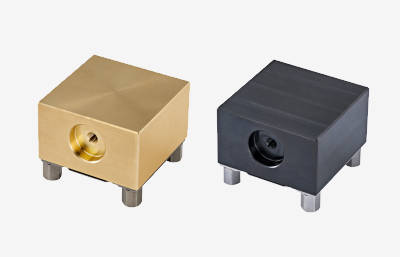

  • Blank: Blank-Halter dienen als universelle Rohaufnahme und erlauben eine individuelle Anpassung an spezifische Anforderungen.

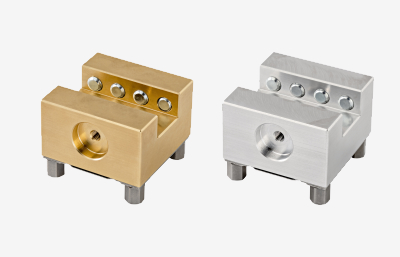

  • Nut: Der Nut-Halter erzeugt eine formschlüssige Spannung und bestimmt ganz präzise die Klemmposition im gesamten Bearbeitungsprozess.

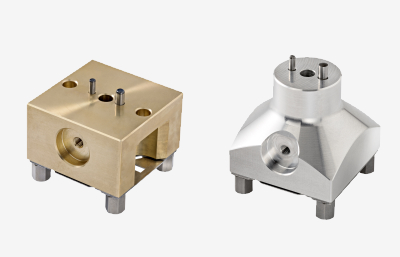

  • Stifthalter: Die Elektrode wird einfach aufgesteckt, über zwei Stifte exakt ausgerichtet und mittig niedergezogen/verschraubt, wodurch eine hochgenaue und über alle Prozesse hinweg gleichbleibend wiederholbare Spannsituation entsteht. Gleichzeitig wird Material gespart, da lediglich das Lochbild erforderlich ist (im Vergleich z. B. zum Vierkanthalter mit hoher Taschentiefe).

Diese unterschiedlichen Bauformen schaffen klare Einsatzbereiche im EDM-Umfeld. In Kombination mit EDM-Paletten entstehen definierte Übergabepunkte zwischen Fräs-, Mess- und Senkerodiermaschine, ohne dass die Elektrode aus dem Halter gelöst werden muss.

Wie arbeitet eine Senkerodiermaschine mit Elektrodenhalter im EDM-Ablauf?

Eine Senkerodiermaschine übernimmt die Elektrode inklusive Elektrodenhalter direkt aus vorgelagerten Fertigungsstufen. Da die Elektrode bereits beim Fräsen und Messen exakt referenziert wurde, bleibt diese Lagebeziehung im gesamten EDM-Ablauf erhalten. Der Elektrodenhalter bildet somit die konstante Schnittstelle zwischen allen beteiligten Maschinen.

Die fest definierte Aufnahme überträgt die beim Fräsen erzeugte Kontur verlustfrei in den Funkenspalt. Dadurch entstehen kontrollierte Abtragspfade, gleichmäßige Bearbeitungsbedingungen und eine hohe Maßhaltigkeit über den gesamten Prozess hinweg.

Funktionale Merkmale:

  • definierte Bezugspunkte für wiederholbare Positionen: Die Elektrode bleibt vom Fräsen über das Messen bis zum Senkerodieren im Halter gespannt, wodurch Positionsverluste vermieden werden.
  • präzise Zentrierflächen für konstante Abtragsqualität: Die genaue Führung der Elektrode ermöglicht über viele Prozesszyklen hinweg gleichbleibende Ergebnisse.
  • kompatible Schnittstellen für maximale Maschinenintegration: Einheitliche Anbindungen ermöglichen den Einsatz auf Fräs-, Mess- und EDM-Maschinen innerhalb einer Prozesskette.

Diese Merkmale der Fräs- und Erodiermaschine mit Elektrodenhalter stärken die Prozesssicherheit im gesamten Bearbeitungsablauf. Rüstprozesse bleiben nachvollziehbar, Messungen lassen sich eindeutig zuordnen und die gesamte Fertigung gewinnt an Transparenz und Wiederholgenauigkeit.

EDM-Elektrodenhalter im Vergleich: Welche Bauformen überzeugen?

Hinsichtlich der Bauform, des Materials und der Anwendungsschwerpunkte unterscheiden sich EDM-Elektrodenhalter. In der Praxis stabilisieren sie Elektroden für das Senkerodieren und Elektrodenrohlinge während der Fräsbearbeitung. Profilierte Gewindeelektroden, feine Stifte oder flächige Konturen bleiben dabei dauerhaft im Halter fixiert.

Vergleich der Elektrodenhalter-Typen

Typ
Vierkant
Platte
Rund Ø72 mm
Blank
Nut
Stifthalter

Anwendung
komplexe Geometrien
kompakte Bauteile
kompakte Bauteile
individuelle Anpassung
formschlüssige Spannung
feine Konturen

Vorteil
hohe Stabilität
Die Elektrode kann über zwei Durchgangslöcher mit M6-Schrauben direkt auf den Halter gespannt werden; dadurch lässt sich erheblich Rohmaterial einsparen und zugleich eine reproduzierbare, stabile Spannsituation realisieren.
weniger Verwirbelungen
maximale Flexibilität
definierte Positionierung
sichere Stiftaufnahme, Verdrehsicherung

Diese Tabelle gibt einen kleinen Überblick über die verschiedenen Ausführungen, zeigt funktionale Unterschiede und typische Einsatzbereiche. Sie erleichtert die Auswahl passender Spanntechnik für Fräs- und EDM-Strategien im Werkzeug- und Formenbau.

Standard-Elektrodenhalter für die EDM-Fertigung: Welche Lösungen eignen sich?

Viele Halterlösungen nehmen sowohl fertig ausgearbeitete Konturen als auch Elektrodenrohlinge auf, die erst im nächsten Fertigungsschritt ihre endgültige Geometrie erhalten und anschließend in den EDM-Prozess überführt werden. Anforderungen an Steifigkeit, thermisches Verhalten und Leitfähigkeit erfüllen die verschiedenen Materialien. Dadurch entstehen klar strukturierte Prozessbedingungen für konstante Ergebnisse im gesamten EDM-Bereich.

Materialcharakteristik::

  • Messing: Messing bietet eine gute Bearbeitbarkeit und eignet sich besonders für feinere Elektroden mit detaillierten Konturen aus Kupfer und Wolframkupfer.
  • Aluminium: Aluminium erzeugt ein geringes Eigengewicht und unterstützt damit schnelle Abläufe in automatisierten EDM-Prozessen am besten für Graphitelektroden geeignet.
  • Stahl: Stahl erreicht eine hohe Steifigkeit und trägt präzise Geometrien sicher durch anspruchsvolle Bearbeitungsschritte am besten für Elektroden aus Kupfer und Wolframkupfer.

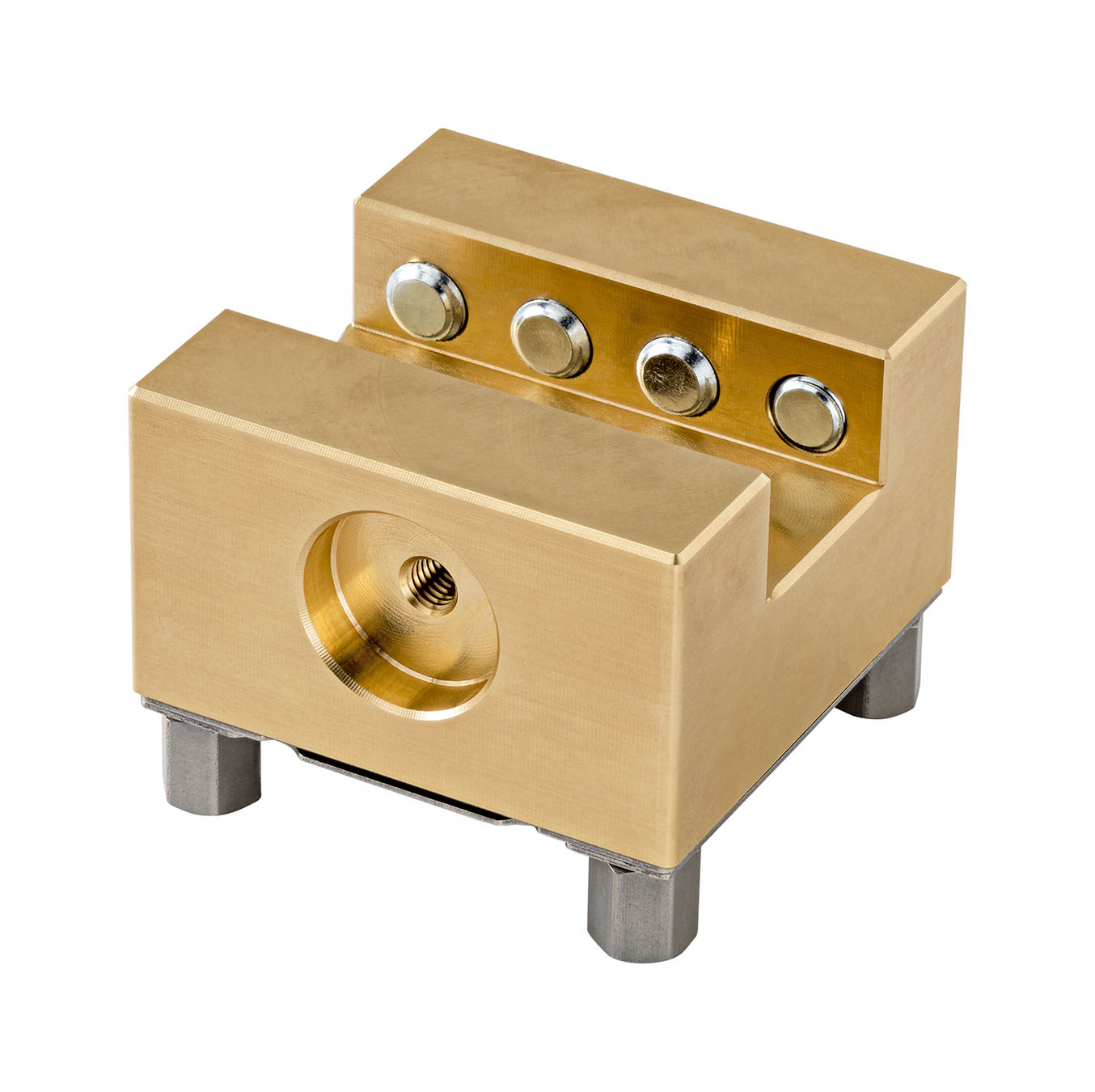

Halter Nut in Messing inkl. Gewindestifte

Diese Werkstoffe bilden unterschiedliche technische Stärken ab und ermöglichen eine gezielte Anpassung an Prozessstrategie und Elektrodengeometrie. Standardhalter bilden dadurch eine verlässliche Basis für durchgängige Fertigungsabläufe im EDM-Umfeld.

EDM-Elektrodenhalter kaufen: Welche Kriterien bestimmen die Auswahl?

Wer einen Elektrodenhalter für die EDM-Umgebung kaufen möchte, findet bei Becker Erodiertechnik die passende Kombination aus Bauform, Material und Schnittstelle. Jede Anwendung stellt individuelle Ansprüche an Stabilität, Positioniergenauigkeit und Prozessführung. Diese Faktoren bestimmen die passende Ausführung und ermöglichen eine klare Struktur innerhalb der gesamten Bearbeitungskette.

Entscheidende Kriterien:

  • Bauform: Die passende Bauform richtet sich nach der Elektrodengeometrie oder der Frässtrategie und unterstützt eine definierte Führung im gesamten Abtragspfad.
  • Material: Das geeignete Material erfüllt spezifische Prozessanforderungen und stärkt Stabilität, Leitfähigkeit und thermisches Verhalten.
  • Systemkompatibilität: Eine passende Systemkompatibilität erleichtert den Einsatz mit ITS®-Schnittstellen und weiteren üblichen EDM-Anbindungen.
  • Prozessintegration: Eine abgestimmte Prozessintegration verbindet den Halter mit der Maschine und unterstützt manuelle sowie automatisierte Abläufe.

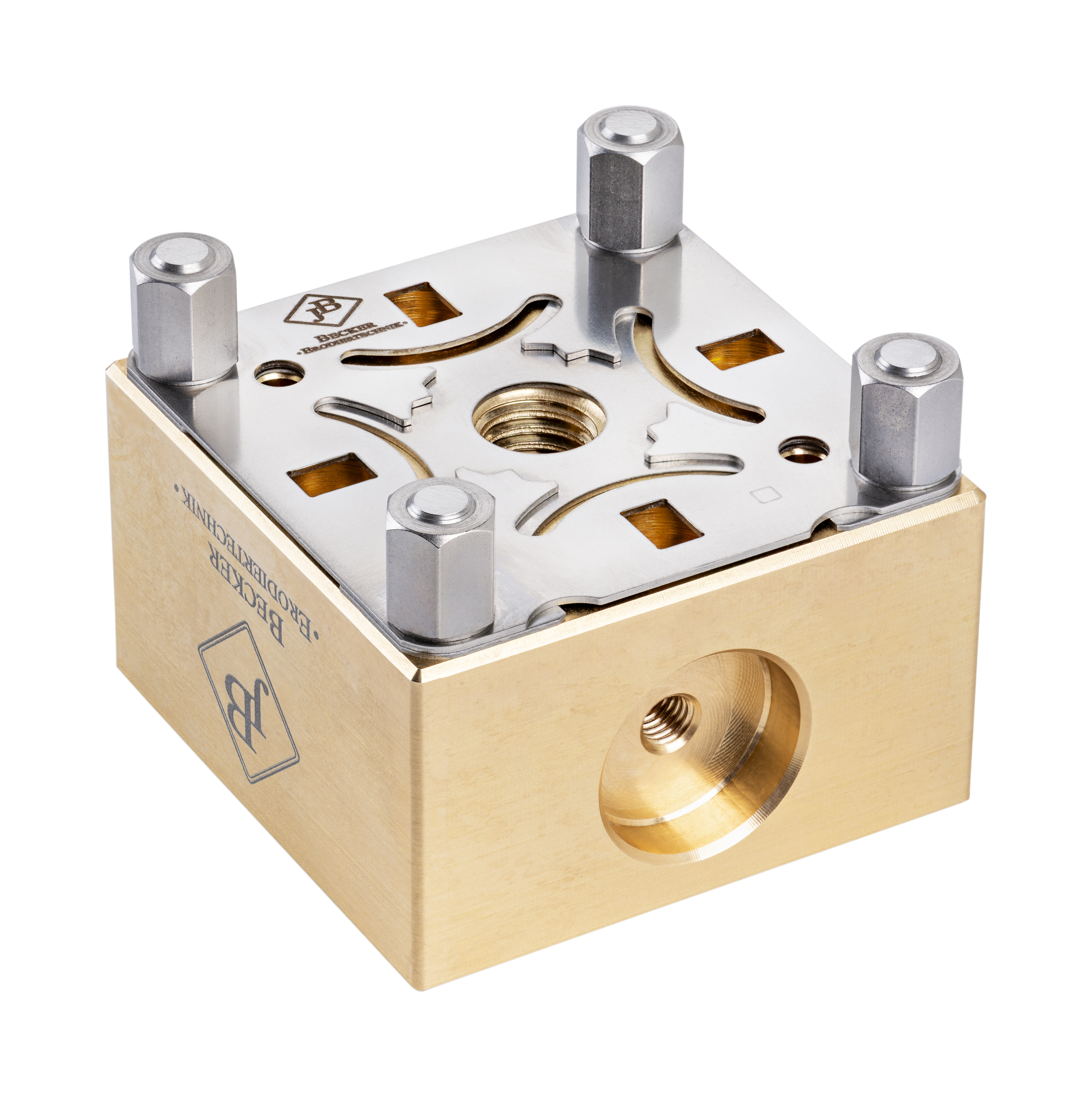

Elektrodenhalter mit gut erkennbaren Zentrierblech

Diese Kriterien strukturieren die Auswahl und fördern reproduzierbare Ergebnisse in sämtlichen Fräs- und EDM-Schritten. Jede abgestimmte Halterlösung stärkt die Prozesskette, erleichtert klare Bearbeitungsstrategien und unterstützt schnelle Wechsel zwischen unterschiedlichen Elektroden. Dadurch entstehen effiziente Rüstabläufe, stabile Fertigungsprozesse und eine hohe Maßhaltigkeit in verschiedenen Anwendungen.

Präzision und Flexibilität: Elektrodenhalter für jede EDM-Anforderung

Elektrodenhalter unterstützen durchgängige Prozessketten vom Elektrodenrohling über das Fräsen und Messen bis zum Senkerodieren. Die Variantenvielfalt ermöglicht präzise Elektrodenpositionierung für Werkzeugbau, Formenbau und Sonderanwendungen. Materialien wie Messing, Aluminium und Stahl sichern konstante Genauigkeit. Unternehmen integrieren die Elektrodenhalter von Becker Erodiertechnik flexibel in bestehende Systeme und stärken damit jede Prozesskette.

FAQ zu Elektrodenhaltern

Welche Vorteile bietet ein Elektrodenhalter im EDM-Prozess?

Ein Elektrodenhalter positioniert Elektroden exakt. Die festgelegte Spannung unterstützt die konstante Abtragsqualität. Stabile Schnittstellen erleichtern reproduzierbare Abläufe im Werkzeug- und Formenbau.

Wie funktioniert ein Elektrodenhalter beim Erodieren bei komplexen Konturen?

Der Elektrodenhalter fixiert beim Erodieren die Elektrode sicher und unterstützt präzise Kantenführung. Die Zentrierflächen sichern Position und Wiederholgenauigkeit. Dadurch entstehen hochwertige Konturen in allen EDM-Bereichen.

Wie arbeitet eine Erodiermaschine mit Elektrodenhalter in automatisierten Fertigungsbereichen?

Die Senkerodiermaschine mit Elektrodenhalter koppelt Elektroden ganz präzise an Nullpunkt- und ITS®-Schnittstellen. Die definierte Aufnahme ermöglicht einen automatisierten Wechsel. Dadurch entstehen stabile Prozessabläufe mit hoher Wiederholgenauigkeit.

Welche Einsatzfelder unterstützen Standard-Elektrodenhalter im EDM-Umfeld?

Standard-Elektrodenhalter im EDM-Umfeld bedienen typische Anwendungen in Werkzeugbau und Formenbau. Die Variantenvielfalt deckt einfache und komplexe Elektrodengeometrien ab. Jedes Modell unterstützt stabile Fräs- und EDM-Prozesse mit klarer Positionierung.

Welche Kriterien sind wichtig, um einen EDM-Elektrodenhalter zu kaufen?

Die Faktoren Geometrie, Material und Schnittstelle sind relevant, wenn man einen EDM-Elektrodenhalter kaufen möchte. Die passende Bauform sichert Maßhaltigkeit in allen EDM-Schritten. Klare Systemkompatibilität erleichtert Integration und effiziente Abläufe.
