Spannzapfen legen eindeutige Positionierpunkte in Fertigungsprozessen fest und verbinden Elektrodenhalter, Paletten oder Werkstückträger zuverlässig mit dem Spannfutter und Maschinenschnittstellen. Sie unterstützen konstante Arbeitstiefen, klare Bewegungsachsen und eine saubere Übergabe von Elektroden oder Bauteilen. In Werkzeugbau, Formenbau, Messtechnik, Serienfertigung sowie auf konventionellen und automatisierten Maschinen sichern Spannzapfen definierte Startpunkte für kontrollierte Bearbeitungswege.

Becker Erodiertechnik realisiert Spannkomponenten, die durchdachte Geometrien, robuste Auflageflächen und eine zuverlässige Systemanbindung miteinander verbinden.

Das Wichtigste in Kürze

  • Spannzapfen: erzeugen klare Referenzen und sichern reproduzierbare Positionen in allen EDM-Prozessen
  • System E und System R Varianten: decken unterschiedliche Maschinenumgebungen und Automationsanforderungen ab
  • präzise gefertigte Schnittstellen: fördern stabile Abtragsstrategien und strukturierte EDM- und Fräs-Prozessabläufe
  • langlebige Materialien: ermöglichen gleichbleibende Genauigkeit über viele Bearbeitungszyklen hinweg
Spannzapfen

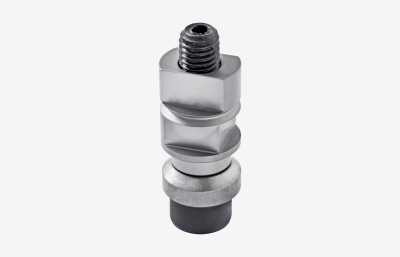

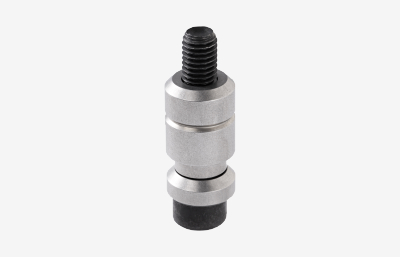

Spannzapfen manuell
Ringstück für Spannzapfen

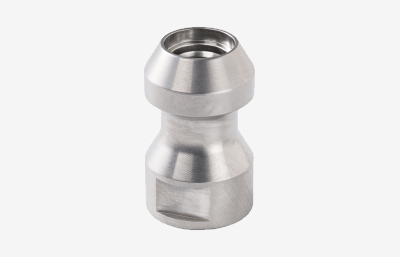

Rückzugszapfen für Roboterkupplung

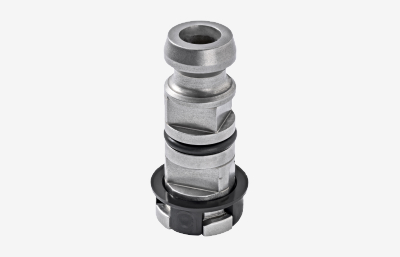

Spannzapfen R lang

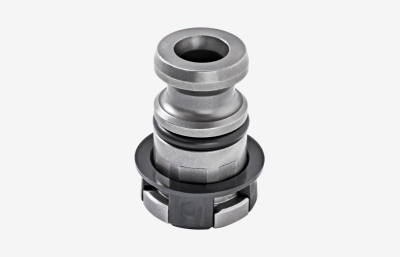

Spannzapfen R kurz
Sicherungsring

Inhaltsverzeichnis:

Spannzapfen kaufen: Welche Varianten unterstützen präzise EDM-Prozesse?

Der Kauf eines passenden Spannzapfens bestimmt die Qualität der gesamten Ausrichtung, da jede Variante eine definierte Schnittstelle bildet. Unterschiedliche Bauraumhöhen, Referenzflächen und Anbindungspunkte unterstützen in Werkzeugbau, Formenbau, Messtechnik und automatisierten Fertigungszellen unterschiedliche Fertigungsabläufe. Die Wahl des Spannzapfens für das Spannfutter beeinflusst Führungsgenauigkeit, Übergangsstabilität und die klare Wiederholpositionierung bei jedem Rüstvorgang.

Typen im Überblick:

  • System-E Spannzapfen: Der System-E-Spannzapfen bildet eine präzise ITS®-kompatible Schnittstelle und unterstützt klare Abtragsstrategien.
  • System-R Spannzapfen: Ein System-R-Spannzapfen verbindet Halter und Maschine über definierte 3R®-Schnittstellen für genaue Referenzpunkte.
  • Spannzapfen für Elektrodenhalter: Ein spannzapfenbasierter Halter erzeugt stabile Positionen für unterschiedliche Elektrodengeometrien.
  • Spannzapfen für Paletten: Der Paletten-Spannzapfen ermöglicht eine sichere Anbindung sowie reproduzierbare Wechsel in automatisierten Abläufen.

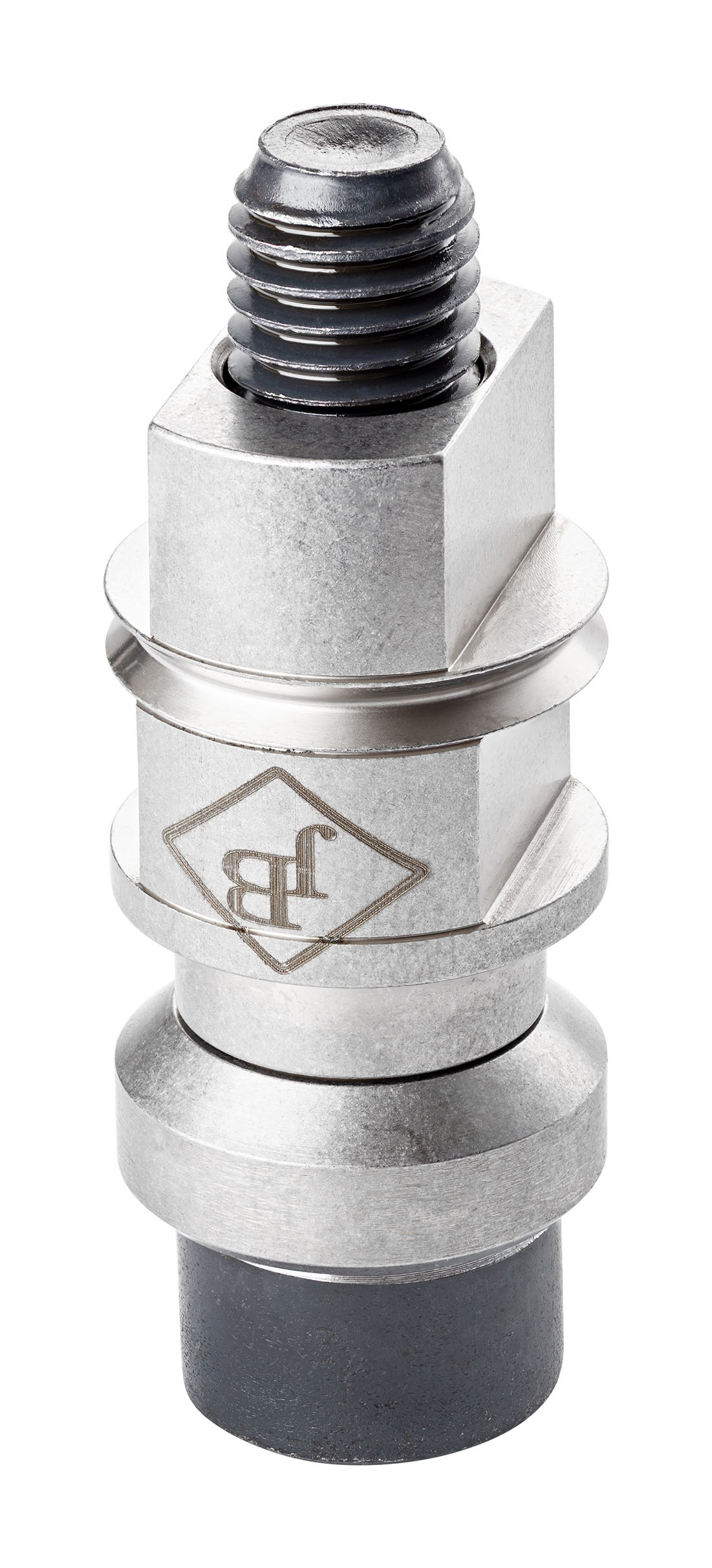

Langer Spannzapfen mit Sicherungsring

Diese Bauformen decken unterschiedliche Anforderungen ab und unterstützen saubere Übergänge zwischen Halter, Werkstück und Maschine. Jede Variante fördert gleichbleibende Positionen, sichere Kontaktflächen und nachvollziehbare Bewegungswege über viele Bearbeitungszyklen hinweg.

Spannzapfen im Elektrodenhalter-System: Wie entstehen stabile Referenzen?

Spannzapfen erzeugen im Elektrodenhalter-System eine feste Lagebeziehung, die eine Elektrode exakt im Prozessraum verankert. Sie definieren den Startpunkt der Bewegung und stabilisieren den Ablauf während der Bearbeitung. Die Geometrie des Spannzapfens formt Ausrichtung, Kippverhalten und Übertragungsqualität zwischen Halter und Maschine.

Funktionale Eigenschaften

  • definierte Referenzpunkte: Ein Referenzpunkt schafft reproduzierbare Positionen und strukturiert jeden Bearbeitungsschritt.
  • stabile Kopplung: Eine präzise Kopplung reduziert Toleranzabweichungen bei unterschiedlichen Elektrodenformen.
  • kompatible Schnittstellen: Eine passende Schnittstelle unterstützt eine klare Integration in manuelle, automatisierte und gemischte Fertigungsumgebungen.

Diese Eigenschaften fördern eine klare Führung im Prozessraum. Sie erleichtern identische Arbeitstiefen und unterstützen eine kontrollierbare Bewegungsgeometrie bei unterschiedlichen Elektrodenrohlingen.

Spannzapfen beim Erodieren und Fräsen: Welche Bauformen eignen sich für präzise Anwendungen?

Beim Erodieren und Fräsen definieren Spannzapfen die Kontaktpunkte, über die Elektroden oder Werkstücke in den Prozessraum eingebracht werden. Je nach Bauform entstehen unterschiedliche Führungseigenschaften, die sowohl die Konturgenauigkeit als auch die Bewegungsqualität und Haltekraft beeinflussen. In Werkzeugbau, Formenbau, Messbereichen und automatisierten Zellen entscheidet die Spannzapfenwahl über Zuverlässigkeit und Reproduzierbarkeit.

Bauform
Standard-Spannzapfen
Automations-Spannzapfen
Elektrodenhalter-Spannzapfen

Anwendung
allgemeine EDM-Anwendungen
Roboter- und Palettenwechsler
definierte Elektrodenposition, mit Spülbohrung

Vorteil
klare Referenzpunkte
reproduzierbare Wechsel
stabile Kopplung, mehr Spüldruck beim Senkerodieren

Spannzapfen mit Spülbohrung kommen überwiegend beim Senkerodieren zum Einsatz, da der integrierte Spülkanal einen erhöhten Spüldruck ermöglicht und den Abtrag effizient aus dem Funkenspalt abführt. Beim Fräsen hingegen werden Spannzapfen ohne Spülbohrung eingesetzt, da sie eine höhere Steifigkeit, bessere Haltekraft und stabilere Prozessbedingungen bieten. Die gezielte Auswahl der Bauform trägt wesentlich zur Prozesssicherheit bei.

Spannzapfen im Fertigungsprozess: Welche Systeme strukturieren den Ablauf?

Spannzapfen strukturieren Fertigungsprozesse, indem sie Halter, Werkstücke und Paletten über präzise definierte Kontaktzonen mit Maschinen verbinden. Sie kommen beim Fräsen, beim Senk- und Drahterodieren und auf konventionellen Maschinen zum Einsatz. Die Systeme E und R bedienen unterschiedliche Maschinenarchitekturen und ermöglichen eine eindeutige Zuordnung im Prozessraum.

  • Automationsintegration: Ein Automations-Spannzapfen ermöglicht reproduzierbare Wechsel in Palettenwechselsystemen und Roboterzellen.
  • Prozesskompatibilität: Eine klare Kompatibilität erleichtert stabile Abläufe in Mischparks.

Diese Systeme stärken Ablaufsicherheit, erleichtern nachvollziehbare Arbeitsschritte und unterstützen ausgewogene Bewegungsbahnen. Jede Ausführung schafft klare Bezugshöhen, fördert stabile Anbindungslogiken und strukturiert die Übergänge zwischen Werkstück, Halter und Maschine.

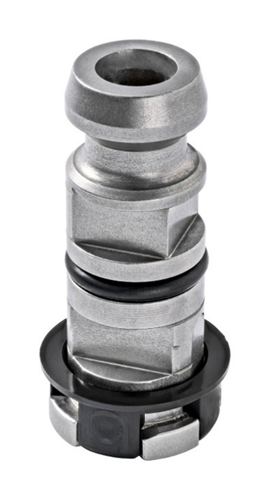

Spannzapfen mit Sicherungsring für verschiedene Fertigungsprozesse

Spannzapfen in der Fertigungstechnik: Welche Lösungen liefert Becker Erodiertechnik?

In der Erodiertechnik schaffen Spannzapfen feste Bezugspunkte, über die Elektrodenhalter, Werkstücke und Paletten reproduzierbar aufgenommen werden. Sie ergänzen das Sortiment von Becker Erodiertechnik und bilden eine solide Basis für strukturierte Fertigungs- und EDM-Prozesse.

Leistungsschwerpunkte

  • präzise Fertigung: Eine hochwertige Ausführung erzeugt stabile Anbindungen und zuverlässige Wiederholgenauigkeit.
  • robuste Konstruktion: Eine widerstandsfähige Ausführung unterstützt Prozesse in unterschiedlichen Anwendungen.
  • breite Systemabdeckung: Eine Auswahl aus E- und R-Systemen erweitert die Einsatzvielfalt.
  • Prozessstabilität: Eine klare Struktur fördert reproduzierbare Bearbeitungsergebnisse.

Diese Lösungen unterstützen stabile Abläufe, fördern nachvollziehbare Linienführungen und stärken die technische Qualität in sämtlichen Bereichen der Fertigungstechnik. Definierte Kontaktpunkte und abgestimmte Übergänge sichern konsistente Ergebnisse auch bei anspruchsvollen Konturen.

Präzision und Flexibilität: Spannzapfen für stabile Prozessketten

Spannzapfen setzen eindeutige Bezugspunkte für Halter, Paletten und Werkstückträger und unterstützen präzise Bewegungsbahnen in unterschiedlichen Fertigungsprozessen. Die Variantenvielfalt ermöglicht eine stimmige Anpassung an Maschinenarchitekturen, Automationsstrukturen, Automatisierungsstrukturen sowie an unterschiedliche Elektroden- und Bauteilgeometrien. Unternehmen integrieren Spannzapfen effizient in ihre Anlagen und schaffen klare Übergaben, die Wiederholgenauigkeit mit verlässlichen Ergebnissen verbinden.

FAQ zu Spannzapfen

Welche Vorteile bietet ein Spannzapfen im Fertigungsprozess?

Ein Spannzapfen erzeugt stabile Referenzen zwischen Halter und Maschine. Diese Struktur sichert reproduzierbare Ergebnisse. Zudem unterstützt sie kontrollierte und klare Fertigungsabläufe.

Wie unterstützen Spannzapfen das Erodieren komplexer Geometrien?

Spannzapfen sichern definierte Bezugspunkte im Prozessraum. Diese Struktur sichert reproduzierbare Ergebnisse. Beim Senkerodieren verbessern Spannzapfen mit Spülbohrung zusätzlich den Spüldruck, wodurch der Abtrag effizienter abgeführt und die Prozessleistung gesteigert wird.

Welche Lösungen bietet das Segment Spannzapfen für Elektrodenhalter?

Spannzapfen im Elektrodenhalter-System erzeugen stabile Bezugspunkte für unterschiedliche Elektrodengeometrien. Die Schnittstelle schafft klare Abläufe. Außerdem entsteht eine verlässliche Struktur für konstante Ergebnisse.

Welche Kriterien bestimmen die Auswahl beim Kaufen der Spannzapfen?

Beim Kaufen der Spannzapfen entscheiden Bauform, System und Einsatzbereich über die passende Lösung. Die richtige Kombination stärkt Prozessketten. Zusätzlich erleichtert sie reproduzierbare und klare Abläufe.

Wie erweitern Spannzapfen die Technik in der Fertigung?

In der Fertigung unterstützen Spannzapfen stabile Rüstprozesse und klare Strategien. Die präzisen Schnittstellen sichern konstante EDM-Abläufe. Gleichzeitig verbessern sie die Struktur komplexer Bearbeitungsprozesse. Beim Fräsen sichern Spannzapfen ohne Spülbohrung eine hohe Steifigkeit und Haltekraft. Dadurch entstehen stabile Bedingungen für präzise und reproduzierbare Bearbeitungsschritte.
